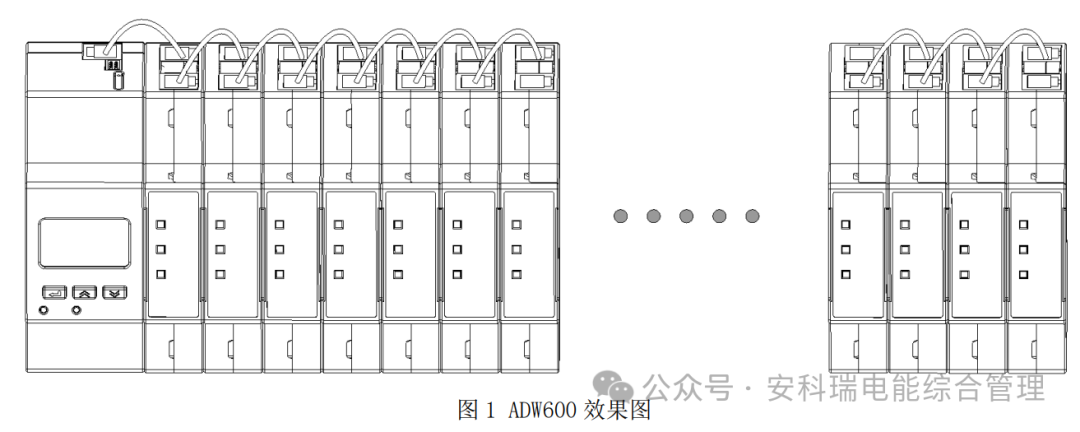

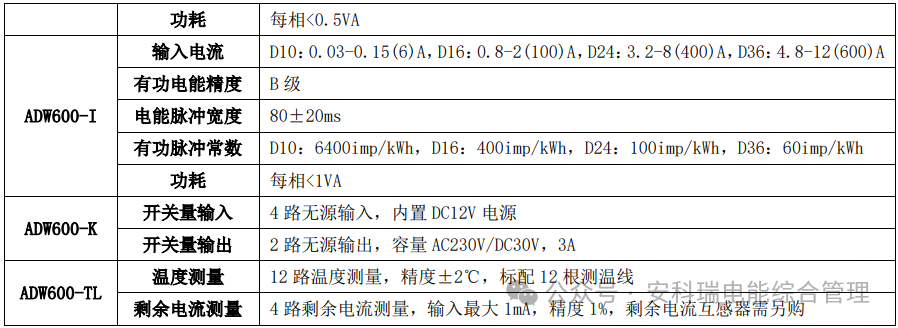

ADW600多回路計量模塊參數

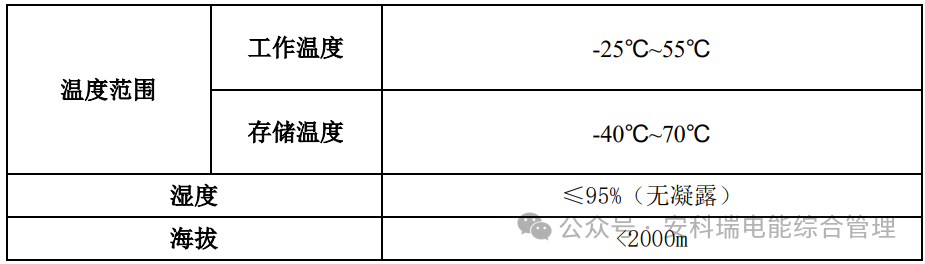

環境條件

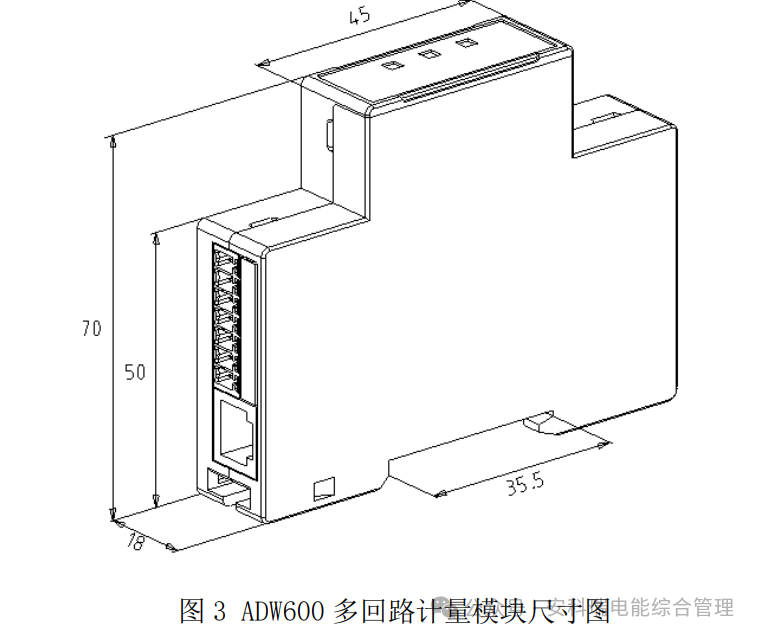

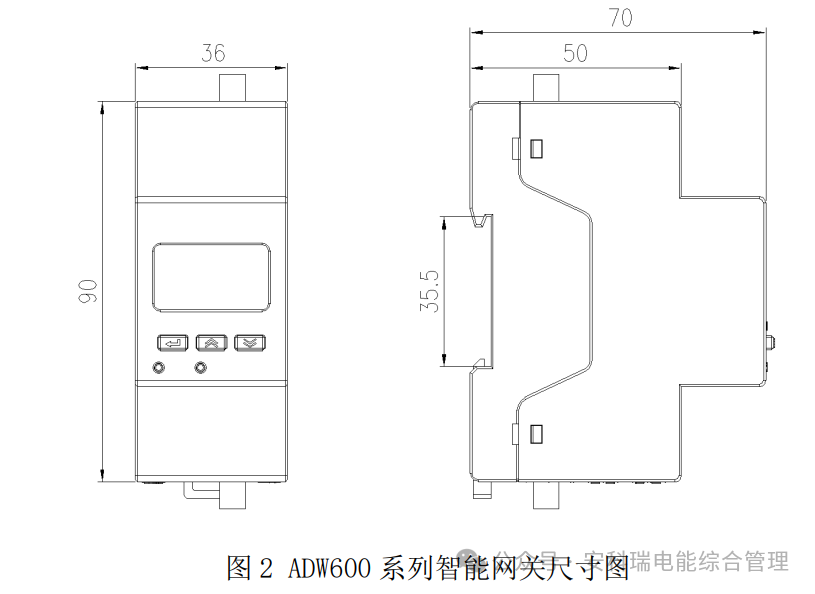

外型尺寸及安裝說明

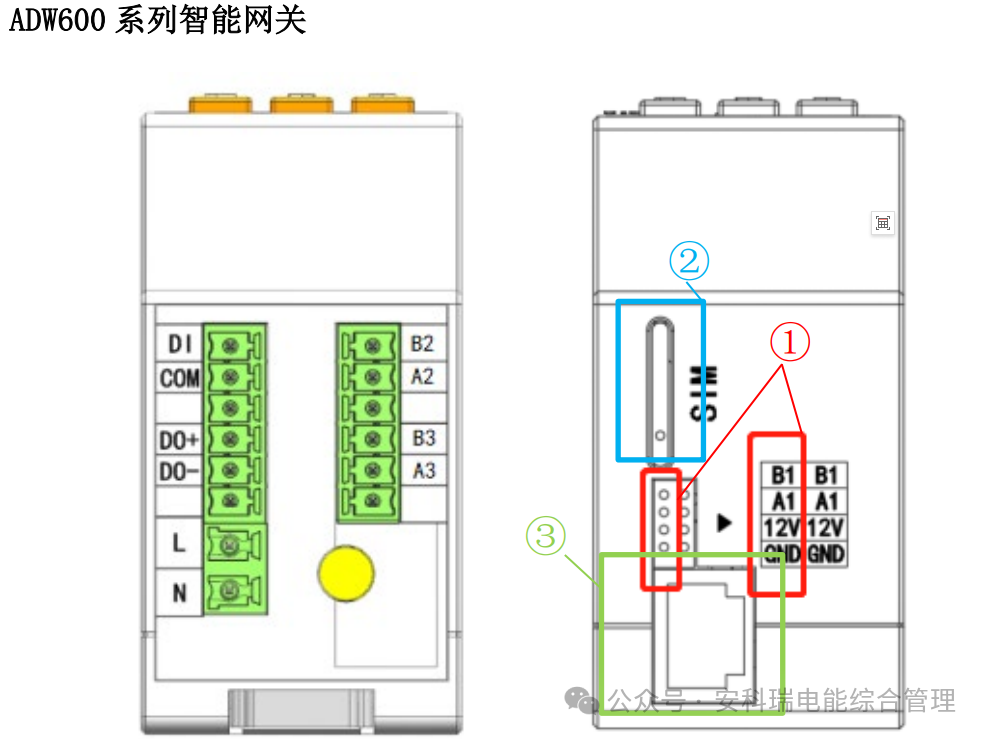

不同模塊之間網線連接時需要注意 BUS-IN 為進線接口、BUS-OUT 為出線接口，以 ADW600 系列智能網關或電 源模塊為起點依次往后連接，不能接反。
配套互感器外型尺寸

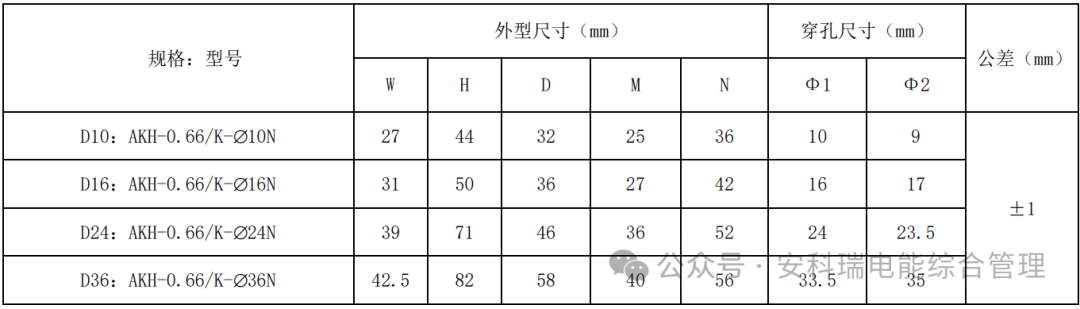

ADW600-I 配套互感器規格尺寸

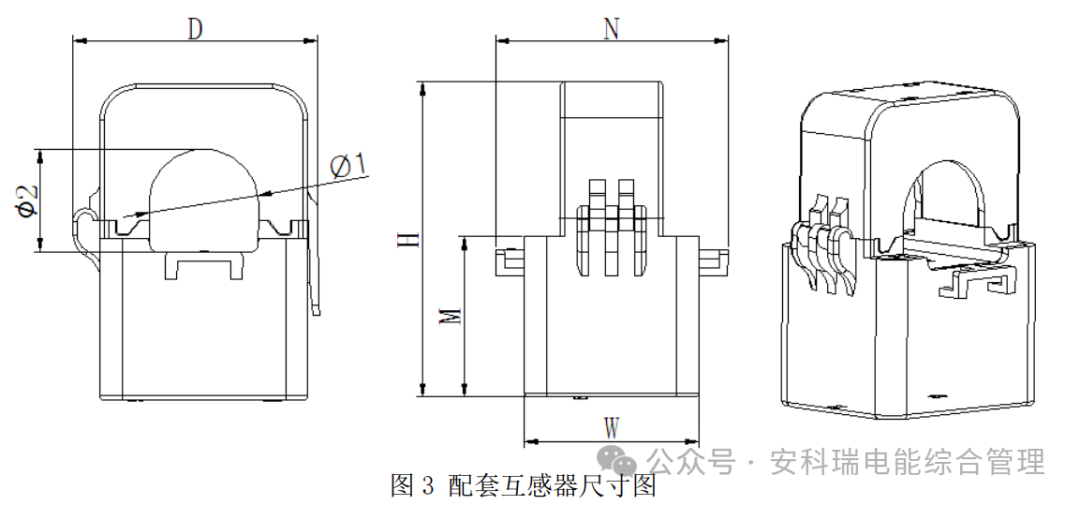

配套互感器尺寸圖
接線說明
ADW600多回路計量模塊之間采用網線連接，BUS-IN 為進線接口、BUS-OUT 為出線接口，以 ADW600 系列智能 網關或電源模塊為起點依次往后連接，不能接反。 ADW600-U 需要接入負載電壓信號，參照下方接線圖，11-14 端子分別接入 UA、UB、UC、UN 電壓信號，若采 用三相三線接法時，11-13 接入 UA、UB、UC 電壓信號，然后將 UB 短接進 UN 端子即可。

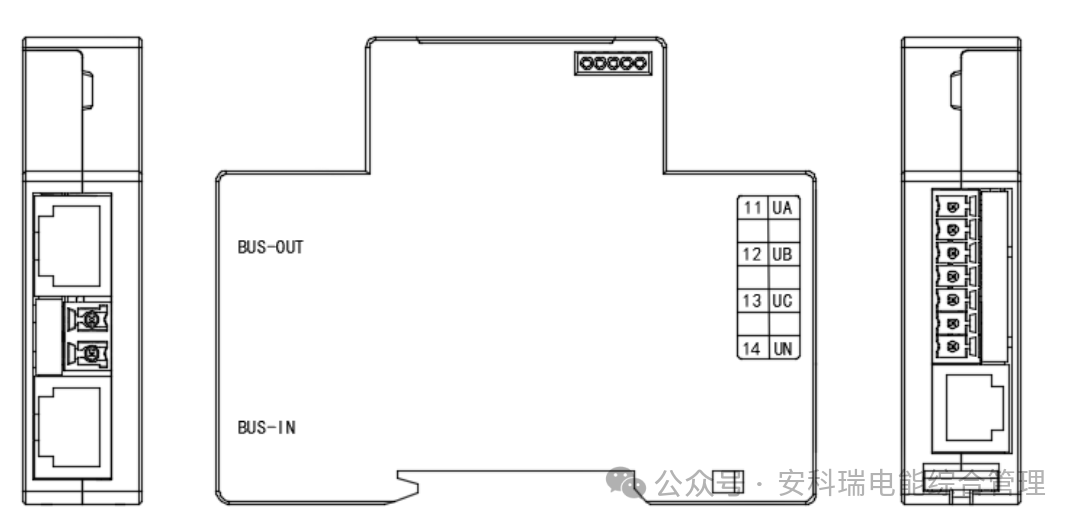

ADW600-U 接線圖

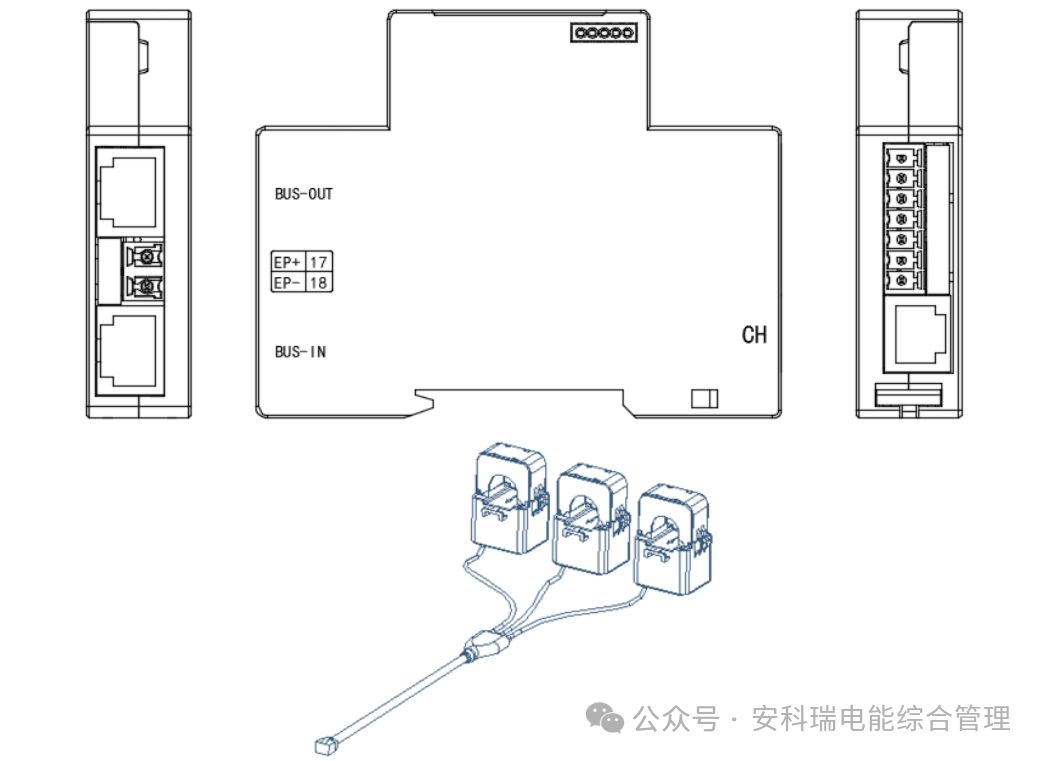

ADW600-I 需要接入負載電流信號，參照下方接線圖，標配互感器為 RJ12 接口插入電表端子即可，分別將三 個互感器根據指示方向卡在負載線纜上即可。
ADW600-I 接線圖

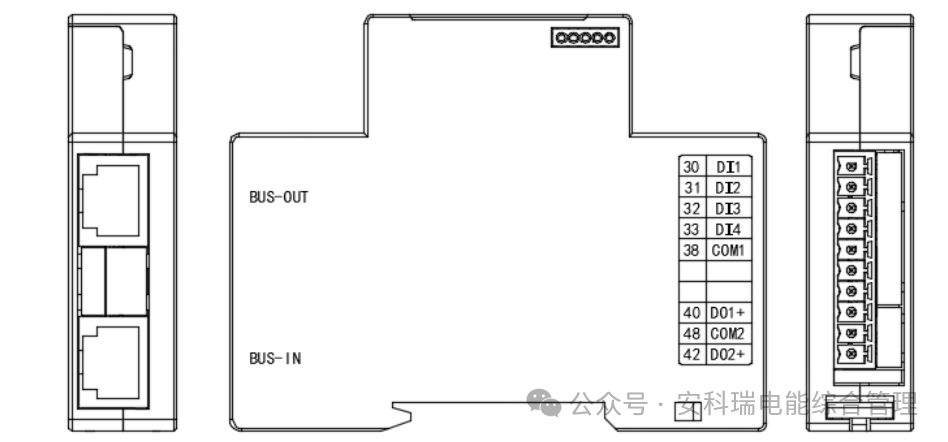

ADW600-K 根據需要接入開關量輸入或輸出信號線，注意 COM 口為公共端，參照下方接線圖。
ADW600-K 接線圖
ADW600-TL 根據需要接入測溫信號線或剩余電流互感器信號線，注意 COM 口為相鄰測量回路的公共端，具體 接線圖如下。

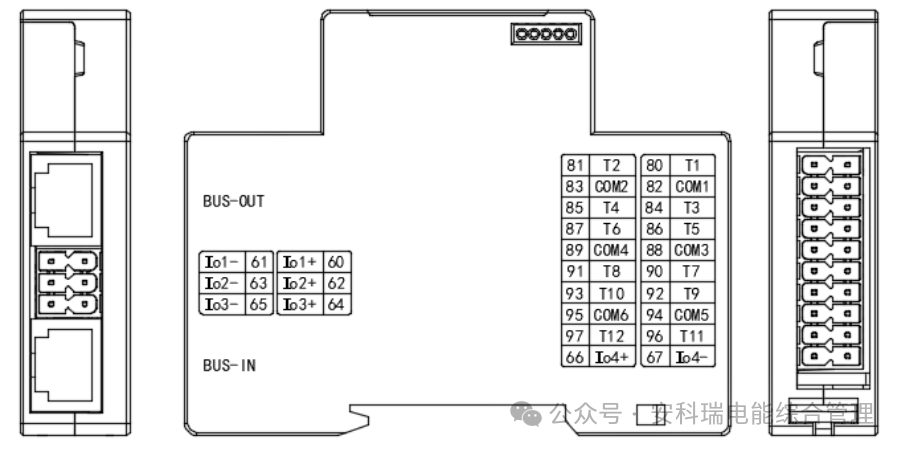

ADW600-TL 接線圖

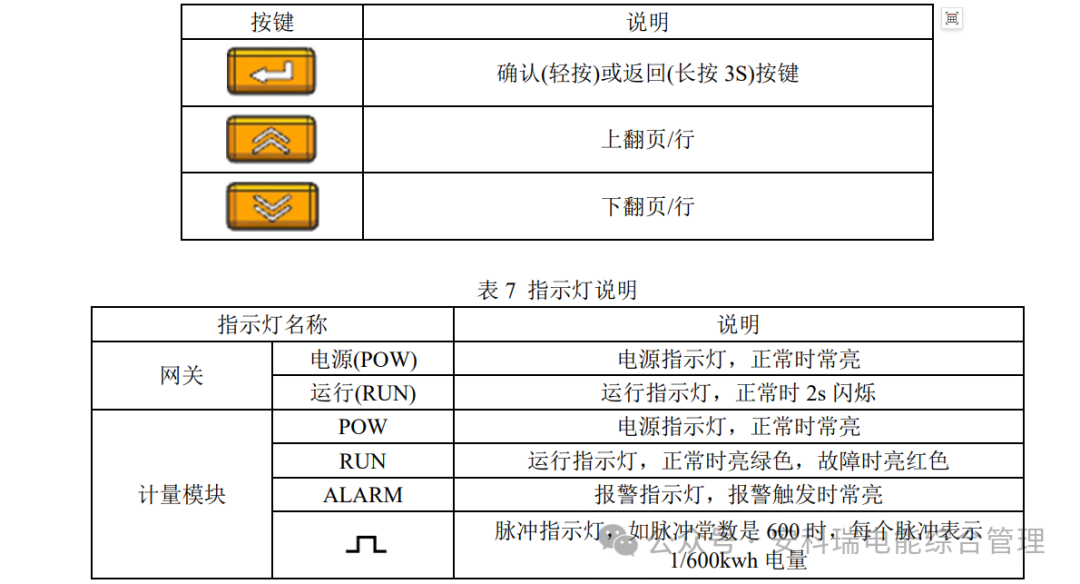

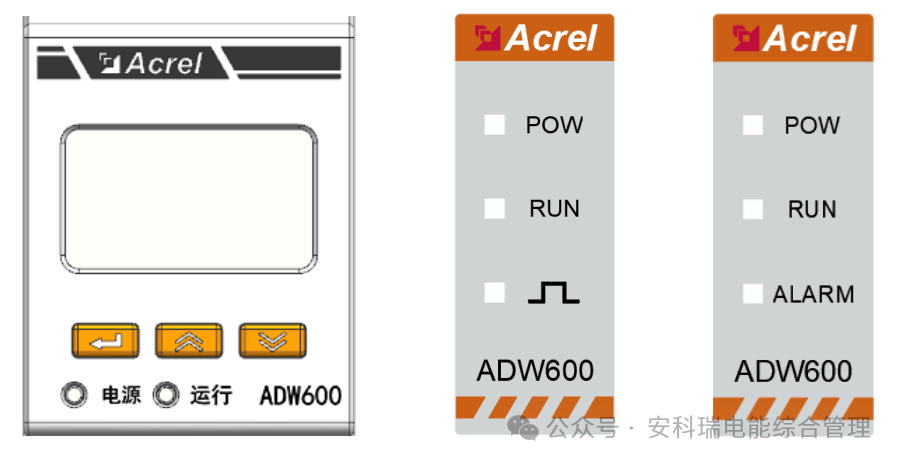

指示燈按鍵說明
