引言
在能源管理精細化、智能化的發展趨勢下，傳統單回路電能表已難以滿足復雜用電場景的計量與管控需求。安科瑞電氣推出的ADW600多回路電力計量模塊，憑借其獨特的模塊化設計與多回路并行計量架構，正成為工業、商業及建筑等領域能源監測的核心設備，改變了多回路計量的游戲規則。
02
核心亮點：小身材大能量，精準掌控電力數據
ADW600多回路計量模塊雖僅有巴掌大小，卻集成了電壓、電流、功率、諧波分析、溫度監測、漏電保護等12項核心功能，堪稱電力計量領域的“多功能"。

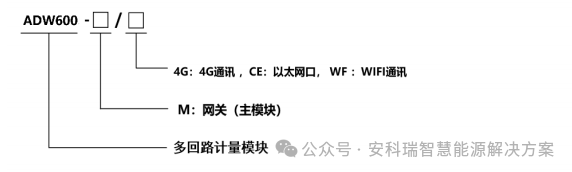

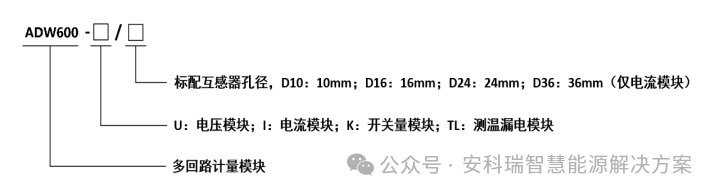

其突破性的模塊化設計，將整個系統分解為網關主體、電壓模塊、電流模塊、開關量模塊、測溫漏電模塊等獨立單元，各功能單元通過工業級RJ45接口實現標準化網線互聯，支持自由組合與級聯擴展，可靈活構建4-36回路的智能計量系統。
03

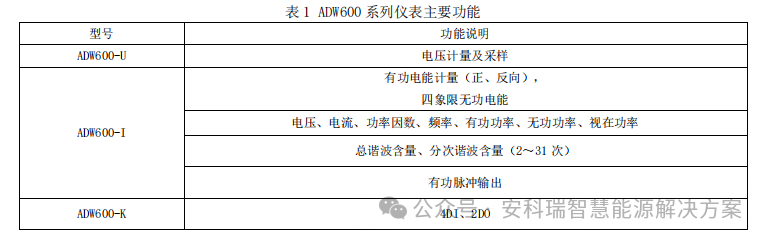

技術優勢：精準計量，全面感知

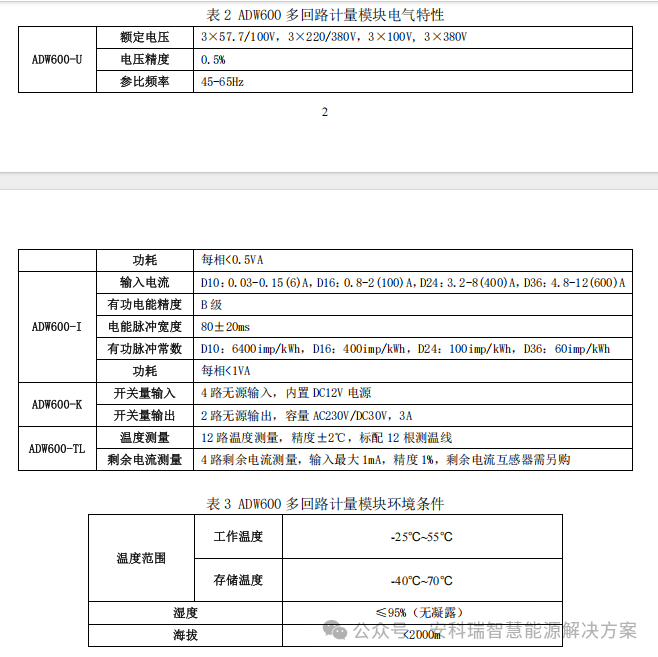

1. 高精度測量
電壓模塊(ADW600-U)：電壓精度高達0.5%，可適配3×57.7/100V、3×220/380V等多種額定電壓，為電力系統提供穩定且準確的電壓數據。
電流模塊(ADW600-I)：有功電能精度達B級，不僅能計量正、反向有功電能，還能測量四象限無功電能，實時監測電壓、電流、功率因數、頻率等關鍵參數。
2. 高級電力分析
ADW600具備諧波分析能力，可準確分析總諧波含量以及2-31次的分次諧波含量，幫助用戶識別電能質量問題，為治理諧波污染提供數據支撐。
3. 安全監測
開關量模塊(ADW600-K)：配備4路無源輸入和2路無源輸出，內置DC12V電源，可用于監測外部設備狀態，實現自動化電力控制。
測溫漏電模塊(ADW600-TL)：可進行12路溫度測量，精度達±2℃，并標配12根測溫線；同時能進行4路剩余電流測量，精度為1%，有效保障電力系統的漏電安全。
04
安裝便捷：模塊化設計，輕松部署
ADW600的安裝流程極為簡便，三個步驟即可完成專業部署：
STEP1：硬件組裝 - 主模塊搭配電壓/電流/開關量等擴展模塊，像搭積木般自由組合。
STEP2：接線實操 - 電壓接入11-14端子對應UA/UB/UC/UN；電流檢測專用互感器直接卡入線纜，RJ12接口即插即用。
STEP3：調試優化 - 通過RS485接口連接電腦，使用Modbus協議（功能碼03H/10H）讀取數據。
安裝時要特別注意：不同模塊之間網線連接時需要注意BUS-IN為進線接口、BUS-OUT為出線接口，以ADW600-M或電源模塊為起點依次往后連接，不能接反。
05
應用場景：多領域實踐，價值顯著
1. 商業綜合體能耗精細化管理

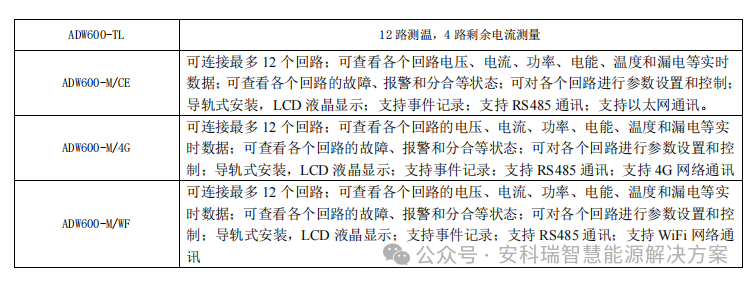

針對多業態商業綜合體配電系統復雜的情況，采用ADW600-M（4G通訊）作為網關，配合多個ADW600-I和ADW600-TL測溫漏電模塊，可通過多回路拼接技術，實現300+低壓回路全覆蓋計量，實時采集電能、功率因數及諧波數據，助力物業按實分攤電費，解決公攤糾紛。
2. 老舊小區配電改造與安全監測
對于配電線路老化、負荷不平衡、漏電隱患突出的老舊小區，ADW600可在不改動原有線路條件下完成計量與安全升級。模塊自適應三相四線/三線接線，免大規模改造，可縮短工期50%。
3. 工業廠房能效與電能質量監測
在非線性負載多的工業廠房中，部署ADW600-I（D24，400A大電流）與ADW600-TL模塊，可監測變壓器、變頻器等回路。其諧波測量功能可識別出諧波超標致變壓器發熱，通過加裝濾波器可將畸變率由25%降至8%，有效延長設備壽命。
4. 智慧園區分布式能源計量與協同控制
在含光伏、充電樁、儲能的智慧園區，以ADW600-M（WiFi網關）為核心，搭配ADW600-I（四象限無功計量）、ADW600-K（充電樁控制）及ADW600-TL（電池測溫）模塊，可實現源-網-荷-儲一體化管理。
06
結語
ADW600多回路計量模塊通過多回路集成、高精度測量、智能平臺對接等優勢，重新定義了電力監控的邊界。其不僅降低了設備部署成本，還通過數據驅動的方式助力企業實現能效優化與碳中和目標，成為工業4.0時代能源管理的核心工具。
隨著物聯網技術的深化應用，ADW600在智能城市與綠色能源領域的潛力將進一步釋放，為各行各業提供回路級、區域級、負載類型級的多維度能源視角，是推進能源數字化管理的理想解決方案。
